מנתח איכות הספק דיגיטלי חשמלי תלת פאזי HZCR-5000
מבוא למוצר
מנתח איכות ההספק הדיגיטלי החשמלי התלת פאזי הוא מוצר נייד מיוחד לניטור וניתוח איכות פעולת רשת החשמל. המכשיר שלנו מאמץ ארכיטקטורת מעבד כפול DSP ו- ARM, DSP לרכישת נתונים ועיבוד אלגוריתמים, ARM לפרוטוקול תקשורת ועיבוד ממשק אדם-מכונה. רכישת האות האנלוגי מתבצעת עם שני ADI AD7655s. מנתח איכות ההספק הדיגיטלית החשמלית התלת-פאזית יכול לספק ניתוח הרמוני וניתוח איכות הספק בתפעול החשמל, ויכול לפקח על איסוף הנתונים של פעולת רשת החשמל במשך זמן רב.
תכונות
מנתח איכות ההספק הדיגיטלי החשמלי התלת פאזי המסופק על ידי החברה שלנו מוכר היטב בכל רחבי העולם עם איכות מעולה ומחיר סביר. יש לו קצב דגימה מרבי של 1 MSPS, אשר מבטיח את הדיוק של הערוץ ואת שלמות המידע. עליות וירידות חדות בצורת גל חולפות והפרעות בצורת גל חולפות ניתן לזהות בצורה מדויקת יותר. בנוסף, המונה משתמש במסך מגע כדי להפוך את הפעולה לקלה ונוחה יותר. וזה מבנה מודולרי עם עיצוב סביר ותפעול אמין.
נתונים כלליים
ספק כוח | מטען סוללות ליתיום-יון נטען 9.6V, מטען גיבוי. |
מחוון סוללה | סמל הסוללה מראה אנרגיית dump. כאשר המתח נמוך מדי, כיבוי אוטומטי לאחר דקה אחת. |
צריכת חשמל | הצריכה הנוכחית של בדיקה רגילה 490 mA, עבודה רציפה במשך 8 שעות. |
גודל מלחציים | מהדק זרם חד קטן 10A: 7.5 מ"מ×13 מ"מ; |
מספר הערוצים | 4U/4I. |
מתח פאזה לפאזה | 1.0V ~ 2000V. |
מתח פאזה-לנייטרלי | 1.0V ~ 1000V. |
הנוכחי | מהדק נוכחי: 10mA ~ 10.0A; |
תדירות | 40 הרץ ~ 70 הרץ. |
פרמטרים של חשמל | W, VA, Var, PF, DPF, cosφ, tanφ. |
פרמטרי אנרגיה | מה, וארה, וואה. |
הרמוני | הזמנה 0 ~ 50. |
עיוות הרמוני מוחלט | סדר 0 ~ 50, כל שלב. |
מספר הרשומות הארעיות | 150 סטים. |
הבהוב מתח | כן. |
מפעיל את המצב הנוכחי | כן, 100 שניות. |
3 שלבים של חוסר איזון | כן. |
שיא | 300 ימים (הקלטה סימולטנית 20 פרמטרים, להקליט נקודה אחת כל 5 שניות). |
ערך מוקלט מינימלי/מרבי | מדידה של ערכים מרביים ומינימליים לאורך פרק זמן מסוים. |
אזעקה | 40 סוגים שונים של בחירות פרמטרים, 12,800 סטים של יומני אזעקה. |
שיא | כן. |
תצוגת דיאגרמת פאזור | באופן אוטומטי. |
קיבולת של תמונות | 60. |
שפת תפריט | אנגלית |
תקשורת | USB. |
כיבוי אוטומטי | כאשר קמפיין מדאיג מופעל או כאשר מתבצע חיפוש אחר ארעיים, לכידה נוכחית של inrush או הקלטת מגמה ממתינה או מתבצעת, ההתקן אינו נכבה באופן אוטומטי. |
במצבי בדיקה אחרים, 15 דקות ללא הקשות, כיבוי אוטומטי לאחר דקה אחת. | |
פונקציית תאורה אחורית | כן, מתאים לשימוש בלילה ומקום חשוך. |
אורך חוט בדיקת מתח | 3 מטר. |
אורך חוט החיישן הנוכחי | 2 מטר. |
עכבה קלט | עכבה קלט של מתח הבדיקה: 1MΩ. |
מתח עמידה | לעמוד במתח AC סינוסואידי 3700V/50Hz למשך דקה אחת בין חיווט המכשיר למעטפת. |
בידוד | בין חיווט מכשירים ומעטפת ≥10MΩ. |
מבנה | בידוד כפול, עם נדן עמיד בפני רטט בידוד. |
כללים בטוחים | IEC 61010 1000V חתול III / 600V חתול הרביעי, IEC61010-031, IEC61326, דרגת זיהום: 2. |

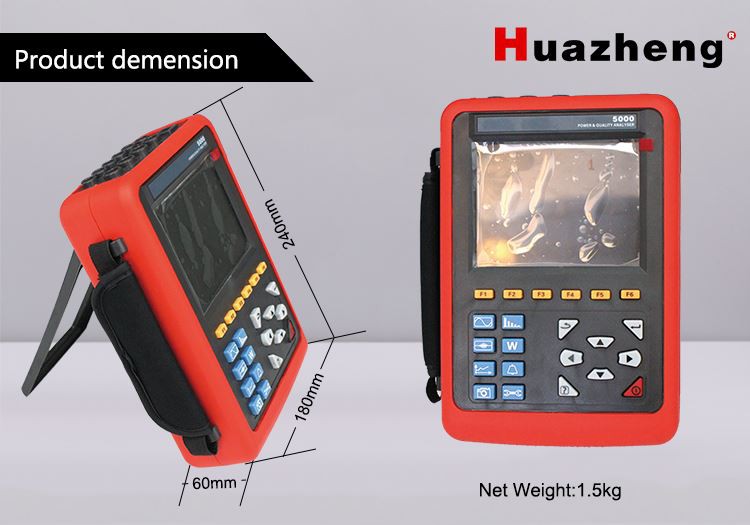

מנתח איכות הספק דיגיטלי חשמלי תלת פאזי
רשימת אריזה
לא. | GmjItem | כמות |
1 | מנוע ראשי | 1 |
2 | ספק כוח | 1 |
3 | מד מהדק 10A | 4 |
4 | מד מהדקים 100A | 4 |
5 | מד מהדק 1000A | 4 |
6 | מד מהדק 3000A | 4 |
7 | אינטגרטור | 4 |
8 | סוללת ליתיום | 4 |
9 | קו בדיקה (1 אדום 1green 1 צהוב 1blue 1 שחור ) | 5 |
10 | כבל נתונים USB | 1 |
11 | בדיקת בדיקה | 5 |
12 | קליפי תנין | 5 |
13 | דיסק תוכנה | 1 |
